通常，鏈輪.是由齒圈、輪毅和輪.幅三部分.組成。

常見鏈輪形狀有：

1.單片式單雙排鏈.輪

2.單凸緣式單雙排鏈.輪

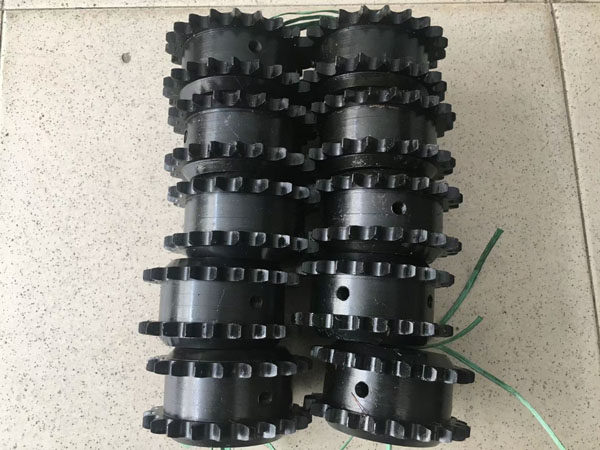

3.雙凸緣式單雙排鏈.輪。

鏈輪的結構大致有:

1.整體結構。一般應用在.標準鏈條P=38.1以下的單、雙排.單、雙凸緣鏈輪的加工。

2.焊 接結構。主要應用在中、大規格單.雙凸緣鏈輪的加工。加工時.凸緣部分采用棒料車成凸形。齒圈部分可采用板材切割后加工外徑與軸孔.孔一端車出焊 接坡口套入凸緣部分進行焊 接。焊 接時要兩端焊，采用低氫焊條。

3．鑄造鏈輪。主要應用在大型鏈輪的加工.加工時只加工齒圈、凸緣兩端面、外徑和內徑.及鍵槽.然后再加工齒形。環鏈輪都是鑄造的。鑄造鏈輪的材料一般有兩種.鑄鐵和鑄鋼.

4. 鍛造鏈輪。主要應用在受力較大的中.大規格鏈輪的生產上。鍛造時，不管是單凸緣式或雙凸緣式.一般都鍛成凸形.軸孔留出足夠的加工余量.材料利用率較低，成本高。
